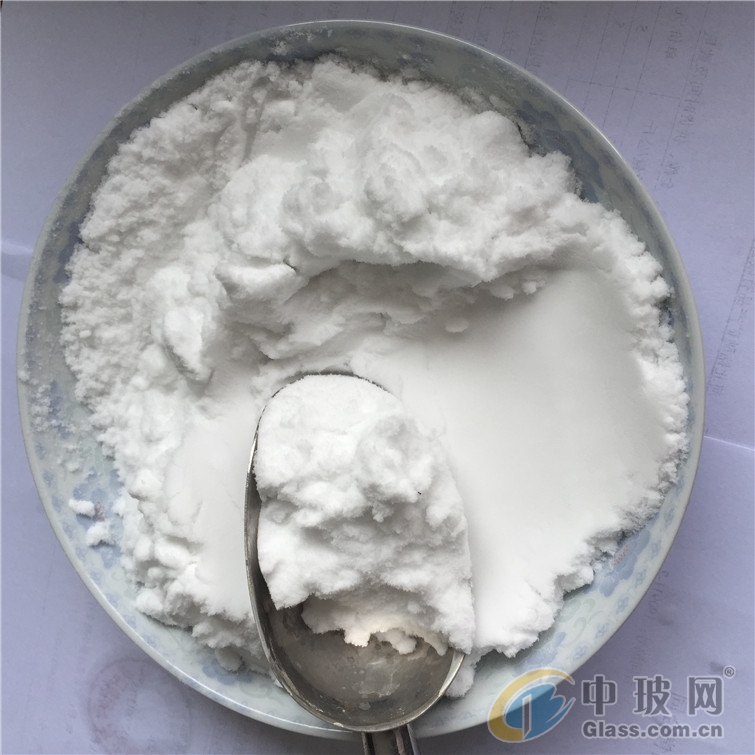

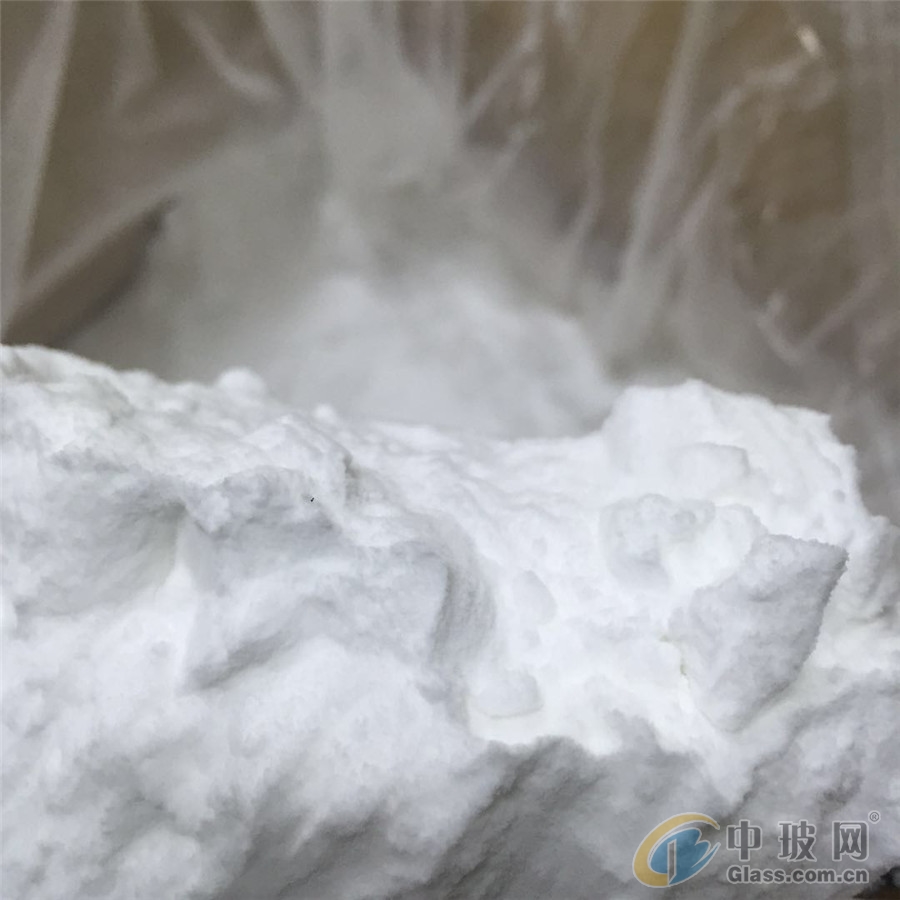

0.15-0.6密度空心玻璃微珠廠家-空心玻璃微珠用途 高性能空心玻璃微珠 Hollow Glass M           河北竹中科技空心玻璃微珠參數(shù) 一、產(chǎn)品參數(shù)：   規(guī)格   項目   HX 0.30   HX 0.38   HX 0.42   HX 0.46   HX 0.50   HX 0.60   HX 0.60   HX 0.60 外觀 白色 粉末 白色 粉末 白色 粉末 白色 粉末 白色 粉末 白色 粉末 白色 粉末 白色 粉末 密度g/cm3 0.30 0.38 0.42 0.46 0.50 0.60 0.60 0.60 抗壓強度Mpa 20 30 40 40 45 55 70 80 粒徑 D50 65μm 65μm 65μm 65μm 65μm 65μm 65μm 65μm 漂 浮率 % 98 97 96.5 96.5 96.5 96 96 96 軟化點 ℃ 713 713 713 713 713 713 713 713 PH 9-11 9-11 9-11 9-11 9-11 9-11 9-11 9-11 注：產(chǎn)品規(guī)格可根據(jù)客戶需求調整。 二、空心玻璃微珠主要成分：堿石灰硼硅酸鹽。 三、空心玻璃微珠性能試驗： （一）、空心玻璃微珠密度分別為0.30g/cm3（型號HX0.30），0.42g/cm3（型號HX0.42），0.46 g/cm3（型號HX0.46）和0.50 g/cm3（型號HX0.50）的性能試驗。 1.承壓能力測試 （1）在水中的承壓能力 實驗設備，高溫高壓稠化儀。 基漿比例為：水(450g)  25%DZJ-Y (112.5g) 空心玻璃微珠(100g) 實驗條件分別加壓30MPa、40MPa、50MPa，承壓時間0.5小時。 實驗結果見表1和圖1所示 表1 空心玻璃微珠承壓能力試驗結果 玻璃粉型號 基漿 30MPa 40MPa 50MPa HX0.30 0.80 0.80 0.86 0.94 HX0.42 0.84 0.84 0.85 0.90 HX0.46 0.87 0.87 0.88 0.92 HX0.55 0.90 0.90 0.91 0.98   圖1 空心玻璃微珠承壓能力試驗結果   不同壓力下基槳增加的密度（g/cm3） （2）在水泥漿中的承壓能力 配方：G級水泥 5%微硅 35%玻璃微珠 4%DZJ-Y 1%DZH-2 0.5%DZS H2O。液固比為55%，承壓時間為0.5小時。試驗結果如表2和圖2 所示。 HX0.38、HX0.42、HX0.46和HX0.50的空心玻璃微珠的承壓性能評價 表2 空心玻璃微珠承壓能力試驗結果 玻璃微珠型號 基漿 30MPa 40MPa 50MPa HX0.30 1.26 1.26 1.28 1.42 HX0.42 1.26 1.26 1.27 1.41 HX0.46 1.28 1.28 1.29 1.40 HX0.50 1.28 1.28 1.30 1.40   圖2 空心玻璃微珠承壓能力試驗結果   不同壓力下基槳增加的密度（g/cm3）   2  粒徑測試 空心玻璃微珠型號 D48(um) HX0.30 52.43 HX0.42 55.67 HX0.46 67.54 HX0.50 61.23   3．掃描電鏡觀察微觀形貌 （1）HX0.30空心玻璃微珠微觀形貌觀   （2）HX0.50空心玻璃微珠微觀形貌觀察       （3）HX0.42 空心玻璃微珠微觀形貌觀察   （4）HX0.46 空心玻璃微珠微觀形貌觀察       4 結論 1）四種空心玻璃微珠的在凈水承壓能力試驗中的承壓能力均為30MPa。在靜水中承壓能力試驗中，在30MPa壓力下，四種空心玻璃微珠所配成的漿體密度沒有任何變化，在40MPa的壓力下HX0.30/ HX0.42/ HX0.46/ HX0.50所配成的漿體密度分別升高0.06、0.01、0.01、0.01g/cm3，在50MPa密度升高0.14、0.06、0.05、0.08g/cm3。 2）HX0.30/ HX0.42/ HX0.46/ HX0.50四種空心玻璃微珠的在水泥漿中的承壓能力均為30MPa。在水泥漿中的空心玻璃微珠承壓能力測試中，在30MPa壓力下，四種空心玻璃微珠所配成的漿體密度沒有任何變化，在40MPa的壓力下HX0.30/ HX0.42/ HX0.46/ HX0.51密度分別升高0.02、0.01、0.01、0.02 g/cm3，在50MPa密度升高0.16、0.15、0.12、0.12g/cm3 3）在微觀形貌的觀察中發(fā)現(xiàn)，四種空心玻璃微珠的球形度都很好。 （二）、 HX0.60空心玻璃微珠性能評價： 1、HX0.60水泥漿配方試驗報告 表1  水泥漿配方 干    混 加    量   名    稱 型    號 占水泥比例，％ 占水泥和外摻料比例，％ 質量，g 水    泥 阿克蘇G級   / 300.00   硅粉 硅粉   ／ 64   微硅 天津   ／ 20   空心玻 璃 微 珠    HX0.60     109 河北石家莊竹中科技有限公司 干灰（大樣灰）合計     濕  混 加    量   名    稱 型    號 占水泥比例，％ 占干灰比例，％ 質量，g    水 自來水 /   275   降失水劑 LANDY-806L /    34.5   緩凝劑 LANDY-605L /    22．18 懸浮劑 28S(GSH)     3.0 分散劑 LANDY-906L /    20 消泡劑 LANDY-19L /   2 配漿水合計     液固比(液體體積/灰質量)   造漿率     液固比(液體質量/灰質量)           表2  水泥漿性能 項    目 實驗結果 備 注 密    度，g/cm3 1.3   流動度，cm 22 失水量（ml／30min1000psi）   游離液，％   140℃稠化時間，min/100Bc   120℃*60MPa到溫度30分密度差 0.054 g/cm3   頂部強度：       2、掃描電鏡觀察微觀形貌 HX0.60空心玻璃微珠微觀形貌觀察   3、 結論 1）HX0.60空心玻璃微珠配置的水泥漿在120℃*60Mpa到溫度30分密度差為0.054 g/cm3，滿足現(xiàn)場工程技術需求。 2）在微觀形貌的觀察中發(fā)現(xiàn)，空心玻璃微珠的球形度很好，玻璃微珠空心球體的壁較厚，很少發(fā)現(xiàn)破壁微球。 五、儲存與包裝 1、空心玻璃微珠應存放在干燥通風庫房，避免包裝破損，受潮雨淋。 2、空心玻璃微珠為集裝袋包裝，也可根據(jù)客戶要求采用15-20Kg/袋包裝。  0.15-0.6密度空心玻璃微珠廠家-空心玻璃微珠用途
